RUTU-ruuvitulppa + Ramla-Ruuvattava-reikäpää (RUTURRRP)

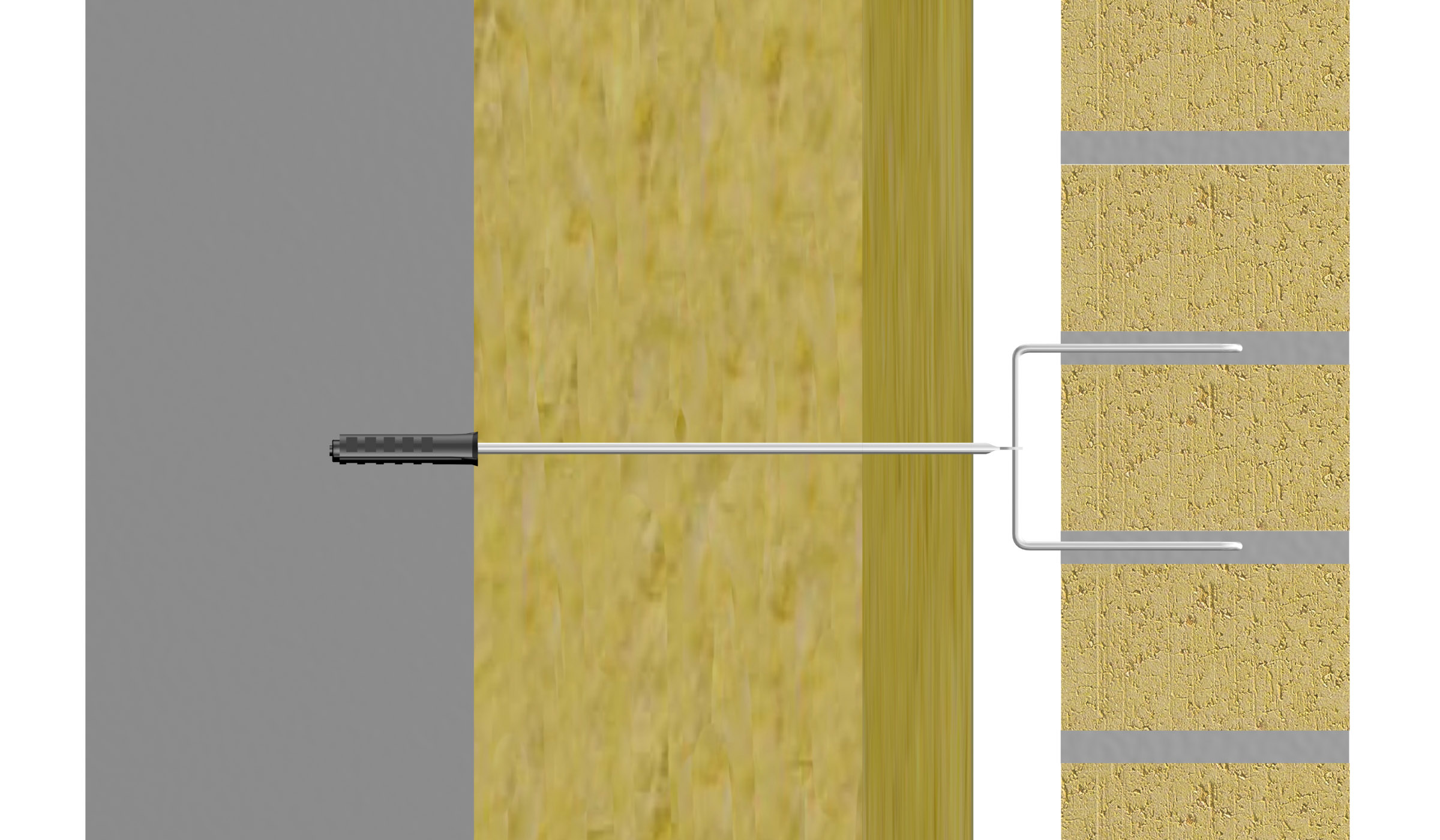

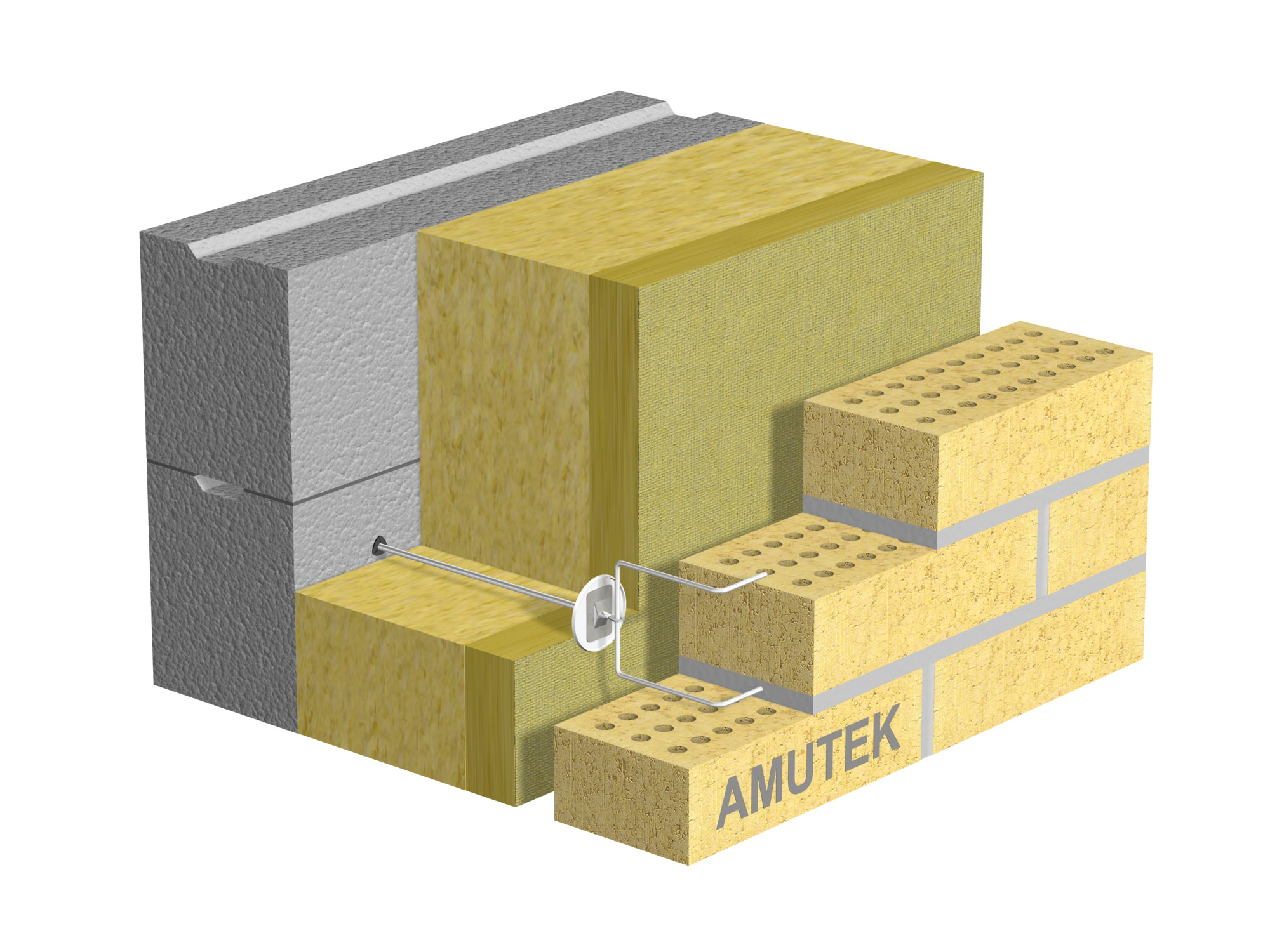

RUTU-Ruuvitulppa + Ramla-ruuvattava-reikäpää on liikkeensallivan epäsymmetrisen muuraussiteen osa, joka on suunniteltu käytettäväksi yhdessä muiden muuraussiteiden kanssa muodostaen tuotekokonaisuuden, joka sallii muuratun rakenteen pystysuuntaiset liikkeet.

RUTURRRP:n pituus valitaan ensisijaisesti eristepaksuuden mukaan, jolloin 10 mm RUTURRRP:stä jää ilmarakoon. Yli 50 mm ilmaraoissa on syytä harkita pidempää RRRP:tä huomioiden mitoitus- ja määrälaskennat.

Suoritustasoilmoituksessa (DoP) ilmoitetaan valmistajan antamat ominaisarvot sekä veto- että puristuskestävyydelle. Amutek Oy:n mitoituspalvelu laskee eurokoodien mukaiset kohdekohtaiset veto- ja puristusarvot tuotekokonaisuuksille, sekä määrittää kohdekohtaisen muuraussiteiden vähimmäisäärän.



Lisäksi: Tiilisanka (TShh/LL-X), Villaprikka (VP2840), Aluslevy (VPM060J)

Tuotekortti, asennusohje
DoP
Mitoituspalvelu
EPD

Tekniset tiedot

  • Amutek-tuotekoodi:      RUTURRRPxxx-X
  • Ainevahvuus:          X = 4,4 tai 5 mm
  • Käyttöpituus:          xxx
  • Rakenteen sisäkuoren materiaali:    Kevytsoraharkko (väh. 4,5 N/mm^2), höyrykarkaistu kevytbetoni (väh. 3,6 N/mm^2)
  • Materiaali:
    RRRP: Austeniittinen ruostumaton teräs, EN 10088: EN 1.4401 (”haponkestävä teräs”)
    RUTU: Polyamidi 6
  • Korroosioluokka:       MX1-MX5
  • CE-merkki:                 Kyllä
  • Yhdenmukaistettu standardi:       EN 845-1:2013
  • Myyntiyksikkö:          kpl

Mitat ja asennus

  • Pituuden valinta:
    asennussyvyys sisäkuoreen (65 mm) + eristepaksuus + ilmarako (min. 10 mm)
    = Käyttöpituus
  • Käyttöpituus RRRP:   80 – 410 mm
  • Toimiva pituus RRRP:
    15 – 345 mm (kuorien välinen etäisyys = käyttöpituus – asennussyvyys sisäkuoreen (65 mm))
  • RUTURRRP + TS käyttöpituus: 130 – 580 mm



Asennukseen:

  • Iskuporakone
  • Vasara
  • (Asennustyökalu RUTU-ruuvitulpalle)
  • T-RRRP Asennustyökalun runko
  • T-RRRPxxx Asennustyökalun holkki-osuus. Holkkipituus valitaan eristepaksuuksien ja asennusajankohdan mukaan. Holkkeja voi tarvittaessa lyhentää.
  • Ruuvinväännin tai akkuporakone

Asennus ennen eristeen asennusta, eristeen asennuksen yhteydessä tai muurauksen yhteydessä.

RUTU-ruuvitulppa asennetaan sisäkuoreen, asennussyvyys 65 mm. Poran koko sisäkuorimateriaalin mukaan.
