AMU®-KF-Holkkiramla-reikäpää (KFHRRP)

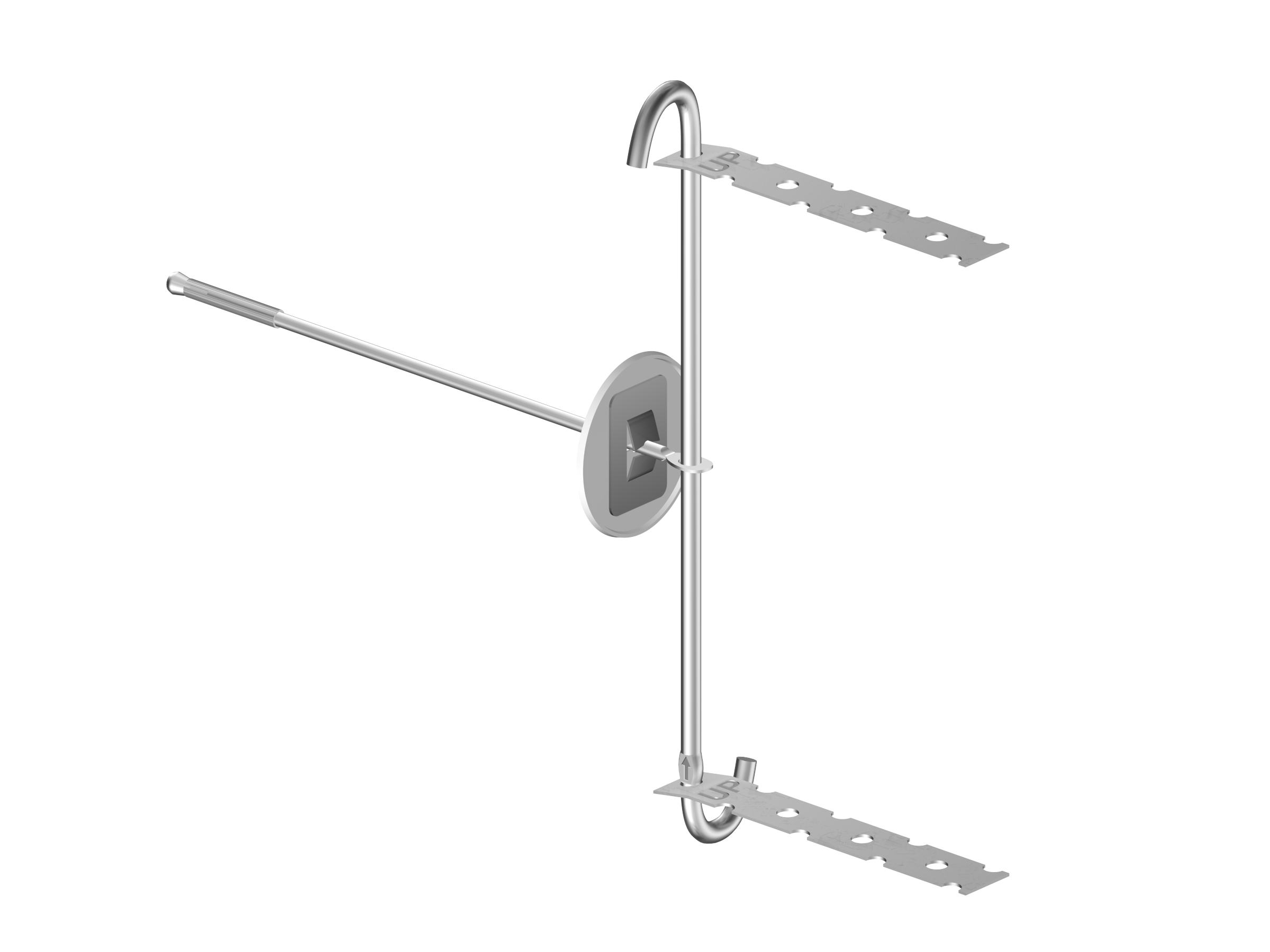

AMU®-KF-Holkkiramla-reikäpää on liikkeensallivan epäsymmetrisen muuraussiteen osa, joka on suunniteltu käytettäväksi yhdessä muiden muuraussiteiden kanssa muodostaen tuotekokonaisuuden, jonka tehtävänä on veto- ja puristusvoimien siirtäminen kuorien välillä samalla sallien kuorien välisen rajatun liikkeen. KF-muuraussiteet soveltuvat ohutsaumamuuratulle Kahi Facade -harkolle.
KFHRRP:n pituus valitaan ensisijaisesti eristepaksuuden mukaan, jolloin 10 mm HRRP:stä jää ilmarakoon. Yli 50 mm ilmaraoissa on syytä harkita pidempää HRRP:tä huomioiden mitoitus- ja määrälaskennat.
Suoritustasoilmoituksessa (DoP) ilmoitetaan valmistajan antamat ominaisarvot sekä veto- että puristuskestävyydelle. Amutek Oy:n mitoituspalvelu laskee eurokoodien mukaiset kohdekohtaiset veto- ja puristusarvot tuotekokonaisuuksille, sekä määrittää kohdekohtaisen muuraussiteiden vähimmäisäärän.
Lisäksi: Harkkosanka (KFHS198/130), Villaprikka (VP2840), Aluslevy (VPM060J)
Tekniset tiedot
| Amutek-tuotekoodi: | KFHRRPxxx-5 |
| Ainevahvuus: | 5 = 5 mm |
| Käyttöpituus: | xxx |
| Rakenteen sisäkuoren materiaali: | Betoni (väh. C30) |
| Materiaali: | Austeniittinen ruostumaton teräs, EN 10088: EN 1.4301 (”ruostumaton teräs”) tai EN 1.4401 (”haponkestävä teräs”) |
| Korroosioluokka: | MX1-MX5 |
| CE-merkki: | Kyllä |
| Yhdenmukaistettu standardi: | EN 845-1:2013 |
| Myyntiyksikkö: | kpl |
Mitat ja asennus

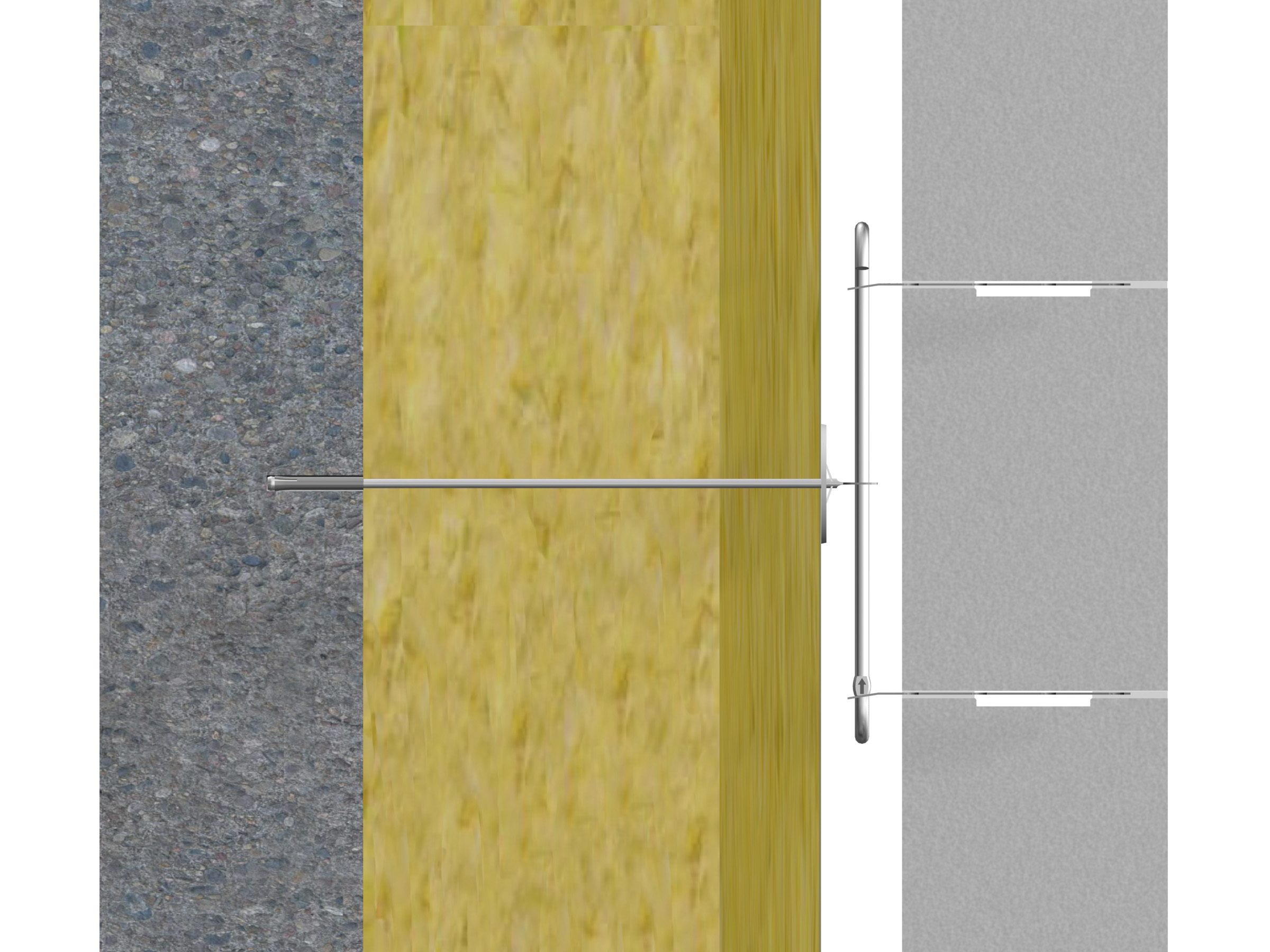

| Pituuden valinta: | asennussyvyys sisäkuoreen (40 mm) + eristepaksuus + ilmarako (min. 10 mm) = Käyttöpituus |
| Käyttöpituus: | 230 – 390 mm |
| Toimiva pituus: | 190 – 350 mm (kuorien välinen etäisyys = käyttöpituus – asennussyvyys sisäkuoreen (40 mm)) |
| KFHRRP + TS käyttöpituus: | 362 – 522 mm |
Asennukseen:
- 40 mm syvyysrajoitteinen poranterä
- HRRP/HR 5 mm SDS+ -asennustyökalu
- Piikkaava poravasara

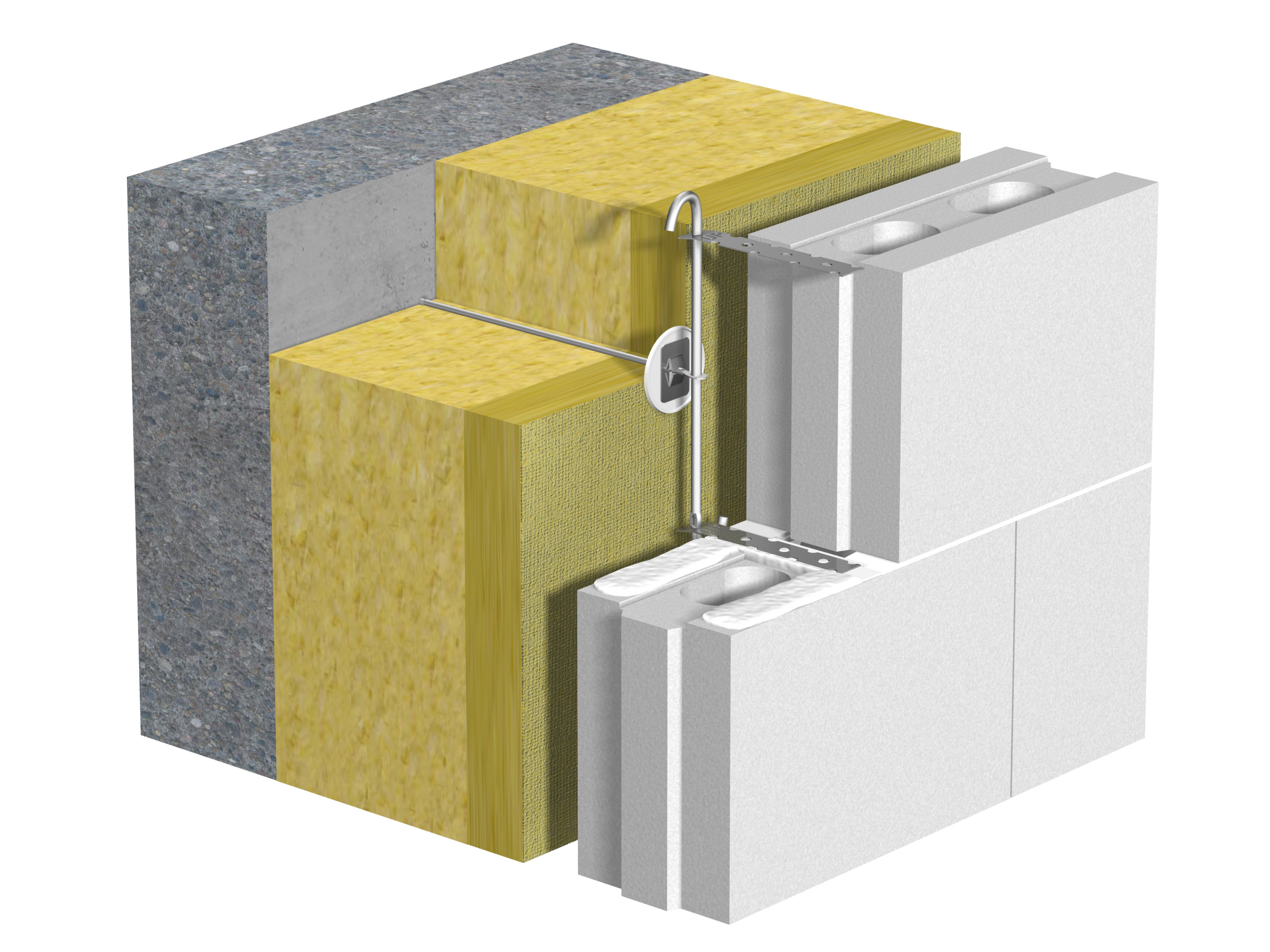

Asennus ennen eristeen asennusta, eristeen asennuksen yhteydessä tai muurauksen yhteydessä.
