AMU®-VS-NORMU-aukkoylitysjärjestelmä

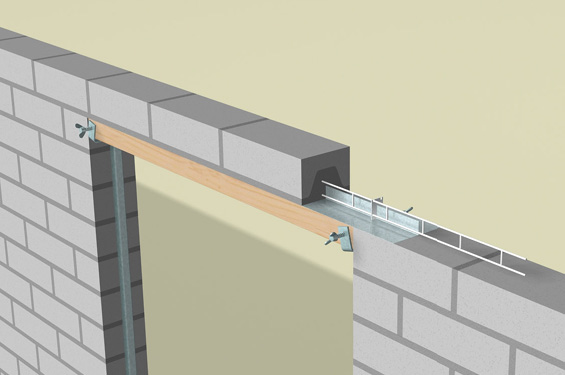

AMU®-VS-NORMU-aukkoylitysjärjestelmää käytetään kahi- tai poltetuilla reikätiilillä muurattujen ei-kantavien väliseinien oviaukkojen ja muiden aukkojen ylityksissä. NORMU on jämäkkä, rakenteisiin jäävä tuotekokonaisuus, joka on kantavuusmitoitettu erilaisiin aukkoleveyksiin Sweco Rakennetekniikka Oy:n toimesta. Järjestelmä on hyödyllisyysmallisuojattu ja tuotevastuuvakuutettu.

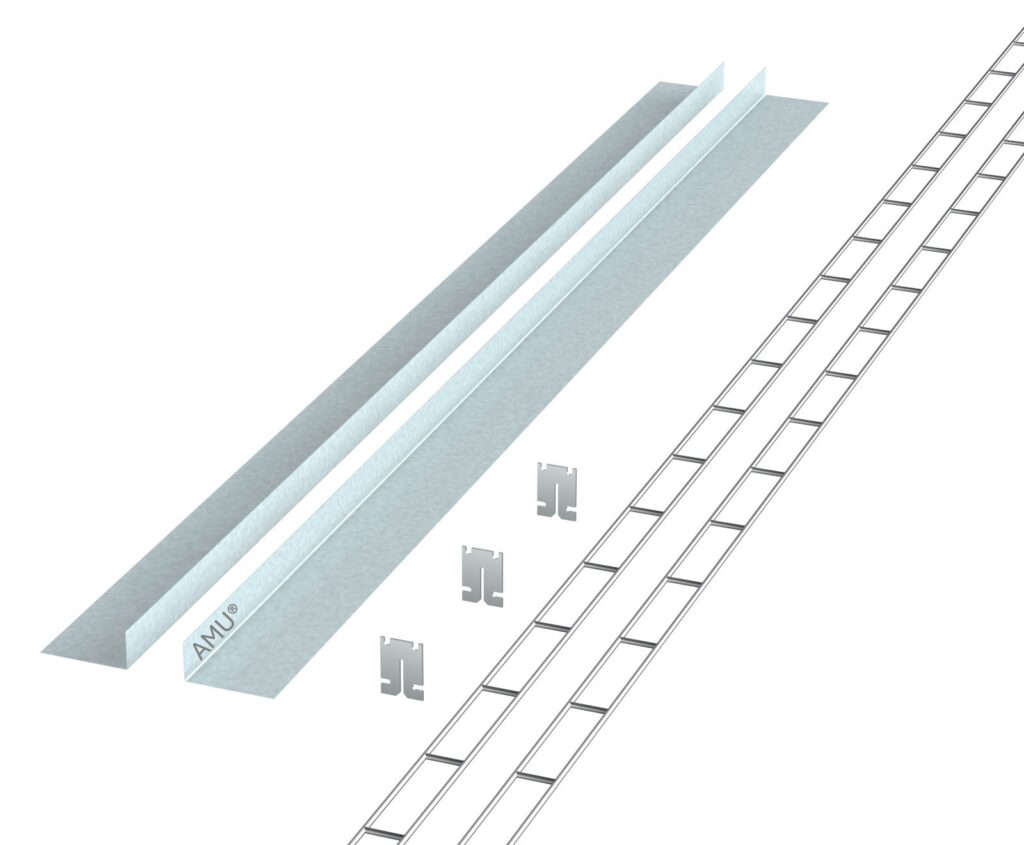

AMU®-VS-NORMU-aukkoylitysjärjestelmä koostuu AMU®-VS-NORMU-kulmista, AMU®-VS-NORMU-lukkokappaleista, Bistål-tikasraudoitteista sekä työmaalla kahi- tai poltetuista reikätiilistä ja laastista muurattavasta tiilipalkista. Järjestelmän yksittäisiä eri osia ei voi korvata muilla tuotteilla. AMU®-VS-NORMU-aukkoylitysjärjestelmä on kevyt käsitellä ja helppo asentaa.
Tekniset tiedot
| Materiaali: | Kuumasinkitty teräs DX51 +Z275 (erikoistilauksesta ruostumaton teräs EN 1.4301/1.4307) |
| Pohjaleveys: | Tiilen leveyden mukaan 85 mm tai 130 mm |
| Kulmien pituus: | Aukkoleveyden mukaan, aukkoleveys max. 2420 mm |
| Kulman jauhemaalaus: | RAL- ja RR-värikarttojen puolikiiltävät perusvärit |
| NORMU-lukkokappaleet: | Kuumasinkitty teräs DX51 +Z275 (erikoistilauksesta ruostumaton teräs EN 1.4301/1.4307) |
| NORMU-lukkokappaleiden Määrät: |
2- 3 kpl / m |
| Materiaali: | Ruostumaton teräs EN 1.4301 EN 845-3:2013 + A1:2016 |
| Määrä: | 1 – 3 kpl / aukkoylitys |
| Valmistaja: | EBIM Gruppen, Bistål i Västervik Ab, Ruotsi |
| Pituudet: | 2000, 2500, 4000 mm |
| Ankkurointipituus: | Min. 300 mm/aukkopieli, suositus 500 mm |
| DoP: | Joma-DoP-007-13 ja Joma-DoP-008-13 |
| CE-merkintä: | SFS-EN 845-3:2013+A1:2016 mukaan |

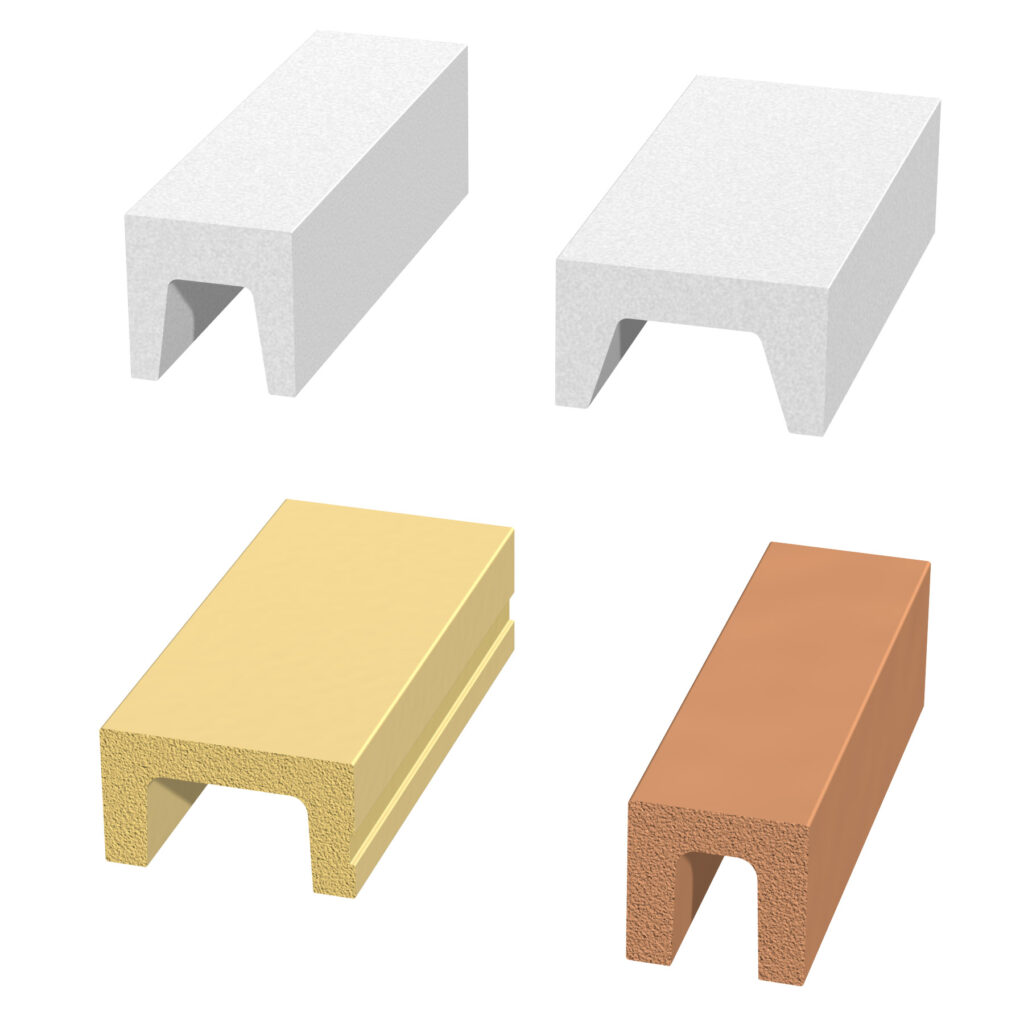

Yhteensopivat tiilet
AMU®-VS-NORMU-aukkoylitysjärjestelmä on kantavuusmitoitettu tiilillä, joihin on saatavana palkkitiiliä sekä poltetuilla reikätiilillä. Laastina muurauslaasti, vähintään M2,5.
Soveltuu esim.:
- NKH-kalkkihiekkatiili, leveys 130 mm
- MKH-kalkkihiekkatiili, leveys 85 mm
- Poltettu tiili, leveydet 85 mm ja 130 – 135 mm
Aukkoylityksen aukkopielien läpivienteihin käytetään roilotiiliä ja aukkoylityksien päällä käytetään palkkitiiliä.
