AMU®-VS-OSMU-aukkoylitysjärjestelmä
AMU®-VS-OSMU-aukkoylitysjärjestelmä on rakenteisiin jäävä kantavuusmitoitettu tuotekokonaisuus, jota käytetään ohutsaumamuurattujen, ei-kantavien väliseinien aukkoylityksissä kantamaan aukon yläpuolisia kuormia. Järjestelmän osia on kevyt käsitellä ja helppo asentaa. Sähköputkien asentaminen aukon molemmin puolin rakenteen sisään, harkkojen pystyreikiin, onnistuu vaivattomasti OSMU-profiilin ja OSMU-tikasraudoitteen läpivientireikien kautta. OSMU-profiilin näkyviin jäävät pinnat voidaan jauhemaalata toivotulla värisävyllä ja näin lopputuloksesta saadaan huoliteltu.
Tuotekokonaisuus on kantavuusmitoitettu Sweco Rakennetekniikka Oy:n toimesta soveltaen Eurokoodi 6:sta: Muurattujen rakenteiden suunnittelu Osa 1-1: Raudoitettuja ja raudoittamattomia muurattuja rakenteita koskevat yleiset säännöt. Kantavuusmitoitettuja vakioituja tuotekokonaisuuksia on 228 kpl ja niillä voidaan toteuttaa useita erilaisia aukkoylitystilanteita eri käyttöpaikoissa. Tuotekokonaisuus kasataan työmaalla, ja siksi järjestelmälle ei ole mahdollisuutta kiinnittää CE-merkintää. Totekokonaisuus on hyödyllisyysmallisuojattu ja tuotevastuuvakuutettu.

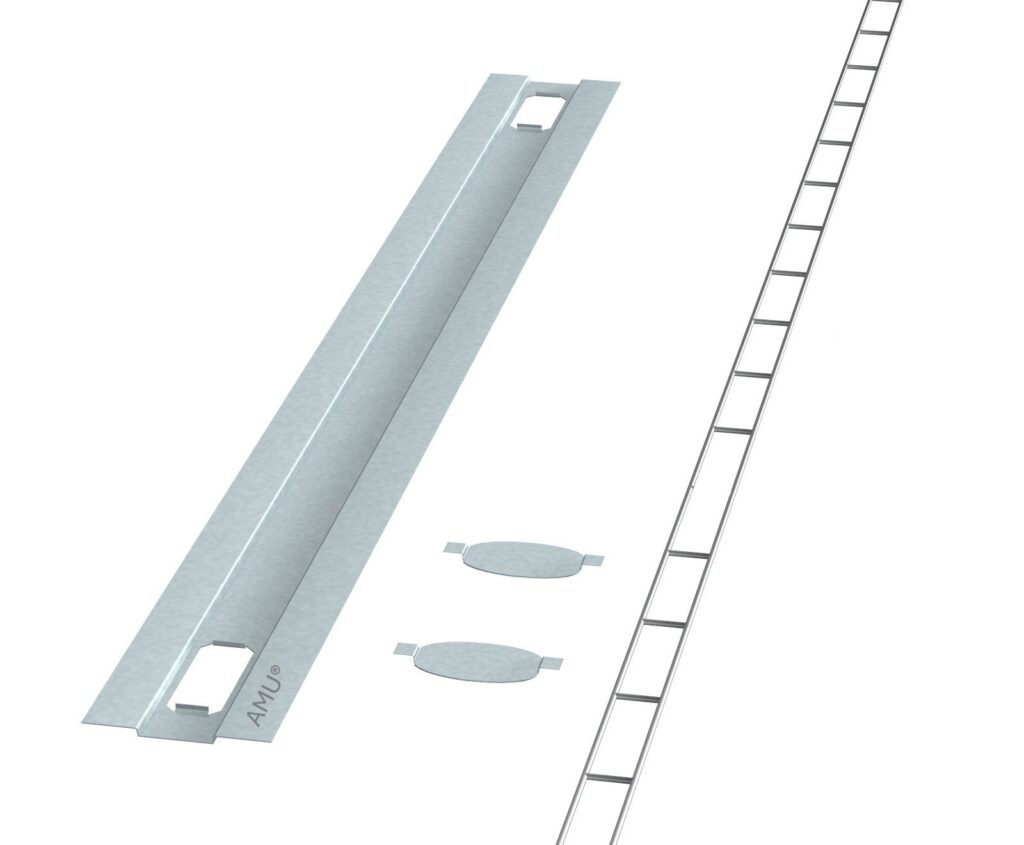

AMU®-VS-OSMU-aukkoylitysjärjestelmä toimii liittorakenteisena kantavana palkkina. Järjestelmä koostuu OSMU-profiilista, OSMU-tikasraudoitteesta, OSMU-harkkotulpista ja tarvittaessa OSMU-T-osista. Järjestelmän tuoteosat, yhdessä harkkojen ja ohutsaumalaastin kanssa, muodostavat työmaalla aukkoylitykseen muuraamalla valmistettavan tiilipalkin. AMU®-VS-OSMU-aukkoylitysjärjestelmän yksittäisiä tuoteosia ei voi korvata muilla tuotteilla. Kaikkia AMU®-VS-OSMU-aukkoylitysjärjestelmän osia on saatavilla varastotuotteina.
Tekniset tiedot
| Materiaali: | Kuumasinkitty teräs DX51 +Z275 (erikoistilauksesta ruostumaton teräs EN 1.4301/1.4307) |
| Pohjaleveys: | Tiilen leveyden mukaan, 78 mm leveä 85 mm harkolle 118 mm leveä 130 mm harkolle |
| Profiilipituudet: | 1020 – 2820 mm ( 720 – 2520 mm aukoille) |
| Läpivientireiän taitokset: | Estävät ohutsaumalaastin valumisen harkon läpivientireikiin, Kohdistavat OSMU-tikasraudoitteen OSMU-profiilin uraan |
| Kemiallinen passivoinnin poistoprosessi: | Ohutsaumalaastin tarttuvuuden parantamiseksi |
| Profiilin jauhemaalaus: | RAL- ja RR-värikarttojen puolikiiltävät perusvärit |
| OSMU-harkkotulpan materiaali: | Kuumasinkitty teräs DX51+Z275 |
| OSMU-harkkotulpan malli: | Kaksi mallia 85 mm leveälle ja 130 mm leveille harkoille |

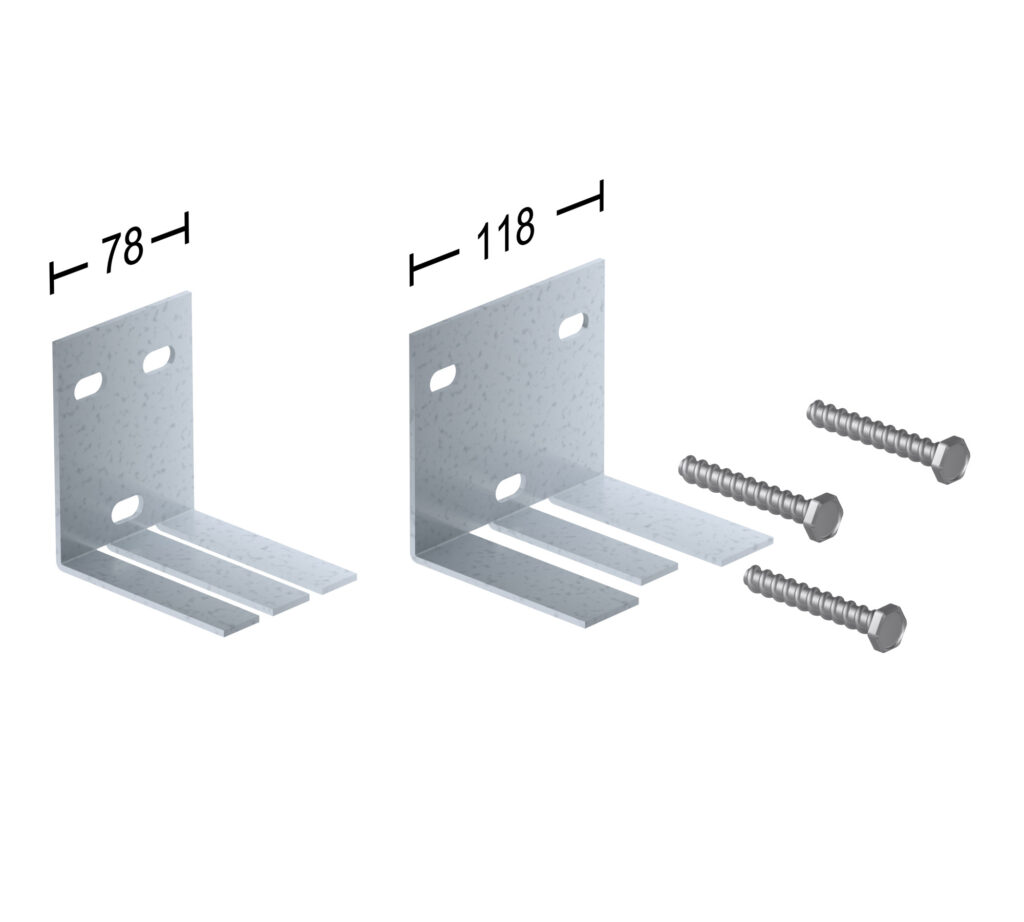

AMU®-VS-OSMU-aukkoylitysjärjestelmän osa: OSMU-T-osa
| Materiaali: | Kuumasinkitty rakenneteräs S320GD+Z350MAC |
| Mallit: | 78 mm leveä 85 mm leveälle harkolle 118 mm leveä 130 mm leveille harkoille |
| Kiinnikkeet: | Taustamateriaalin mukaan |
| Materiaali: | Ruostumaton teräs EN 1.4301 EN 845-3:2013 + A1:2016 |
| Mallit: | 85 mm leveälle harkolle OSMU-Dista 130 mm leveille harkoille OSMU-Bistål |
| Valmistaja: | EBIM Gruppen, Bistål i Västervik Ab, Ruotsi |
| Pituudet: | 2000, 2500, 4000 mm |
| Ankkurointipituus: | Min. 300 mm/aukkopieli, suositus 500 mm |
| DoP: | Joma-DoP-007-13 ja Joma-DoP-008-13 |
| CE-merkintä: | SFS-EN 845-3:2013+A1:2016 mukaan |
Yhteensopivat harkot
AMU®-VS-OSMU-aukkoylitysjärjestelmä on kantavuusmitoitettu Sweco Rakennetekniikka Oy:n toimesta. Laskentaperusteissa aukkoylitystilanteen tiilipalkin harkoiksi on määritelty Kahi väliseinäpontti 300x85x198 mm sekä Kahi Runkopontti 300x130x198 mm. AMU®-VS-OSMU-aukkoylitysjärjestelmä soveltuu myös käytettäväksi VSH-130PRO Väliseinäharkon aukkoylityksissä. Laskelmat ja mitoitus on tehty Amutek Oy:n toimesta hyödyntäen Sweco Rakennetekniikka Oy:n tekemiä laskelmia ja mitoituksia. AMU®-VS-OSMU-aukkoylitysjärjestelmää ei saa käyttää tilanteissa, joihin sitä ei ole suunniteltu.
Tuotteen asennuksessa tulee käyttää harkkovalmistajan kyseiselle harkolle määrittelemää laastia ja asennustapaa. Aukkoylitystä ei saa muurata, jos on vaarana, että laasti ei saavuta riittävää lujuutta esim. jäätymisen vuoksi.
